Εφαρμογή
Αυτή η βάση ασφαλειών serie είναι κατάλληλη για ονομαστική τάση σε DC1500V, ονομαστικό ρεύμα 32Α. Συνδεθείτε παράλληλα με φωτοβολταϊκά πάνελ και μπαταρίες παράλληλα, για προστασία του συστήματος μεταβλητής ροής φόρτισης από βραχυκύκλωμα protect επίσης προστασία φωτοβολταϊκού σταθμού 、 συστήματος μετατροπής συρροής μετατροπέα και σφάλμα βραχυκυκλώματος σπάσιμο ； Εν τω μεταξύ, προστατεύστε τα φωτοβολταϊκά συστήματα παραγωγής ρεύματος, αυξάνοντας το ρεύμα 、 Σφάλμα βραχυκυκλώματος υπερβολική τάση γρήγορη θραύση. Ονομαστική ικανότητα θραύσης έως 50kA. Η βάση ασφαλειών συμμορφώνεται με το διεθνές πρότυπο ηλεκτρικής επιτροπής IEC60269.
Τεχνική παράμετρος
![TBB(NE6D6@I2A1)A$B7]M$M](/Content/upload/2019367573/201910141617078821551.png)
Βασικό μοντέλο ασφαλειών | Διάσταση της ταιριασμένης ασφάλειας | Μετρημένη ηλεκτρική τάση | Ονομαστική τρέχουσα | Αριθμός σχεδίου. | Συνολική διάσταση（Mm） | Μέγιστη καλωδίωση 42mm2 |

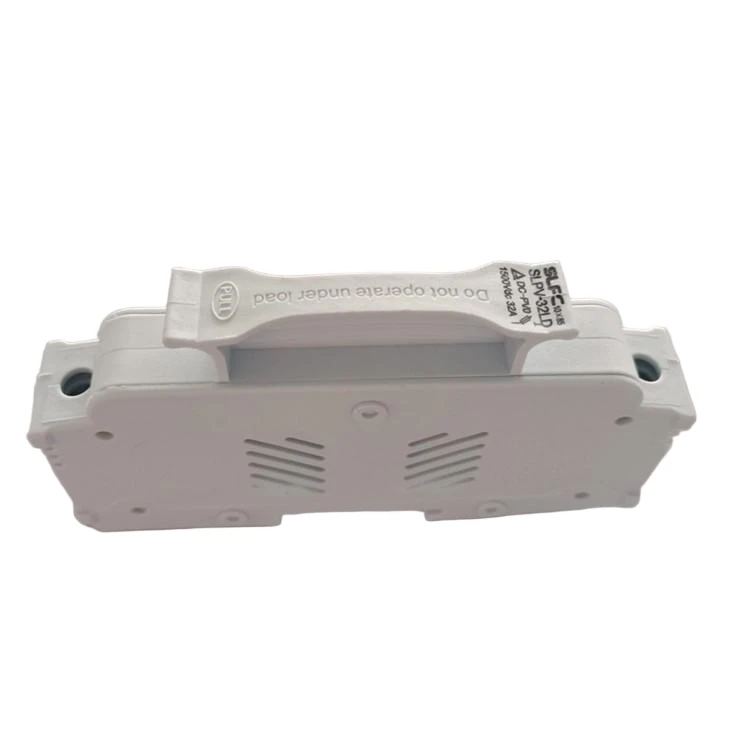

Βάση SLPV-32LD | 10×85 | 1500Vdc | 32A | ΒλέπωΣχέδιο 2 | πλάτος 7 * ύψος 6=42 |
Μέθοδος ελέγχου
GG «gPV GG»; fuse body' s fusing time& δοκιμή ρεύματος
GG «gPV GG»; ονομαστικό ρεύμα ασφάλειας σώματος&# 39 A | συγχώνευση χρόνου h | δοκιμή ρεύματος | |
Εφ | Αν | ||
In≤63 | 1 | 1.13 | 1.45 |
63＜In≤160 | 2 | ||
160＜In≤400 | 3 | ||
In＞400 | 4 | ||
Ιδιότητες υλικού
Υλικό: PBT Χρώμα: Ανοιχτό μπλε
Αντοχή στη θερμοκρασία: 40140 ℃
Μη πολλαπλασιαστικές και αυτοσβεστικές καταλληλότητες: UL94-V0 ή προσομοίωση
Ηλεκτρική αντίσταση στο ρεύμα διαρροής επιφάνειας: CTI200 ή καλύτερο
Βάση ασφάλειας: Ονομαστική τάση αντοχής τάσης 8kV
Δοκιμασμένη τάση ώθησης έως 12kV
